Routine Tester

모터종합검사설비입니다.

종합시험기

루틴 시험기

  • 종합시험기
  • 이 종합시험기(Routine Tester)는 조립이 완료된 모터의 품질검사용 설비입니다.
  • 모터의 각 전원단자에 커넥터를 연결하고 시작 버튼을 누르면 자동으로 검사가 진행이 됩니다.
  • 각 단계별로 시험을 진행하여 품질이 양호(Good)하면 다음 단계로 진행합니다.
  • 품질이 불량(N.G, Not Good)이면 경보음(Alarm)이 울리면서 시험이 중지됩니다.
  • 시험결과를 자동으로 PC에 기록하고 다음 모터의 시험을 대기합니다.

  • 주의. 루틴(Routine)시험이란 모든 제품에 대해 행해지는 품질검사를 의미합니다.
  • 설계에 의한 제특성을 검사하는 성능검사(Type Test)와는 다른 의미의 시험입니다.
  • 이 시험기는 변압기, 리액터 등의 정지기에도 적용할 수 있습니다.

  • 시험절차
  • 1. 모터의 동력케이블(Terminal)에 시험용단자(Connector)를 연결합니다.
  • 2. 모터 각 상간의 저항(Resistance)을 측정합니다.
  • 3. 절연저항(Insulation) 및 내전압시험(High Potential Test)이 순차적으로 수행됩니다.
  • 4. 측정된 값을 기록하고 측정치가 기준치 이내이면 다음 단계로 넘어갑니다.
  • 5. 모터가 회전하면서 전류, 입력, 회전방향을 측정합니다.
  • 4. 측정된 값을 기록하고 측정치가 기준치 이내이면 시험을 종료합니다.
  • 6. 성적서를 출력하고 다음 시험을 대기합니다.


  • 시험항목
  • 시험은 모터권선의 상태와 조립상태의 양부판정을 하는 시험으로 구분됩니다.
  • 권선시험
  • 1. 절연저항 : 500V절연저항계 기준, 1MOhm 이상
  • 2. 내전압 시험 : 2E + 1000V (최저 1500V), 1분간
  • 3. 저항측정 : 권선 각 상의 저항을 측정 (설계 기준치에 따름)
  • 4. 서지시험 : 기준치 (옵션)

  • 관련규격. KS C 4202, 일반용 저압 3상 유도전동기
  • 이 기준치외에 각 메이커의 내부 품질규격에 따라 좀 더 높은 기준치를 적용하는게 일반적입니다.

  • 권선시험


  • 권선시험이 통과되면 회전시험으로 진행합니다.
  • 회전시험
  • 1. 무부하전류 및 입력 : 기준치 이내
  • 2. 회전방향 : 기준방향
  • 3. 회전수 측정 및 온도상승 확인 : 기준치 (옵션)

  • 회전시험


  • 부가시험_회전속도 및 온도의 측정

루틴 시험기


  • 주의사항
  • 이 시험기는 모터조립상태의 양부판정을 하는 설비로 성능검사를 할 수는 없습니다.

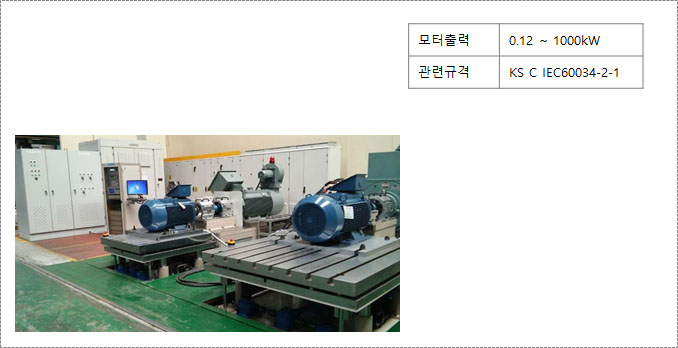

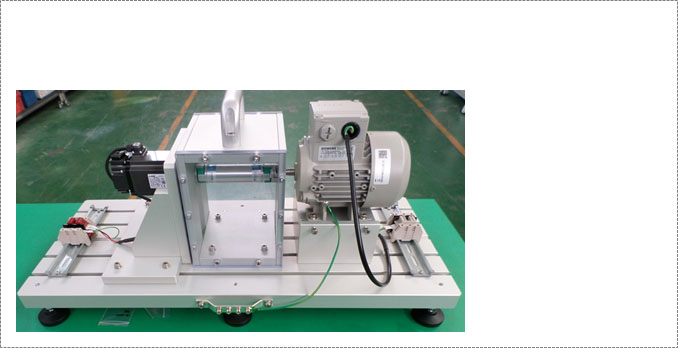

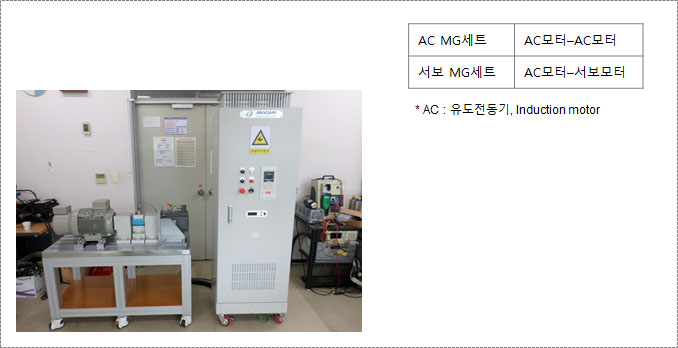

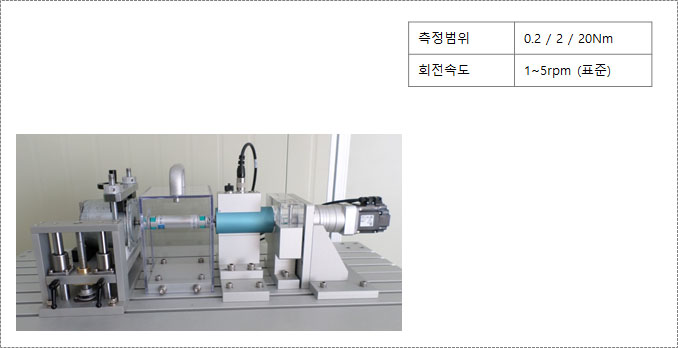

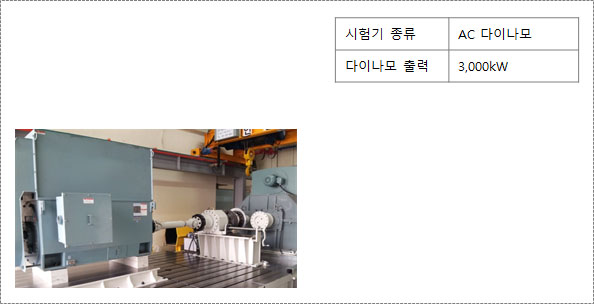

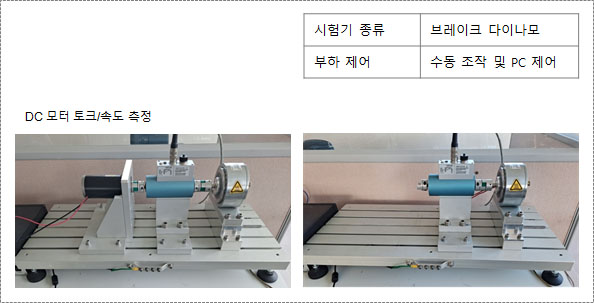

  • 모터의 성능검사는 등가회로시험기, 관성다이나모, AC다이나모를 참조하시기 바랍니다.

  • 등가회로시험기
