Sine Filter

사인필터 입니다.

사인필터

  • 사인필터는 인버터의 PWM파형을 정현파에 가까운 파형으로 변환시켜주는 장치입니다.
  • 시험용 전원은 고조파왜형률(THD, Total Harmonic Distortion)이 5% 이내이어야 합니다.
  • 모컴은 시험전원용 사인필터를 직접 개발하고 있습니다.
  • 모컴의 사인필터는 시험전압, 주파수의 모든 범위내에서 5% 기준을 만족합니다.

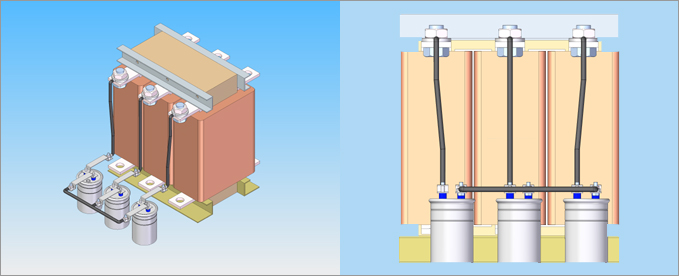

사인필터_그림

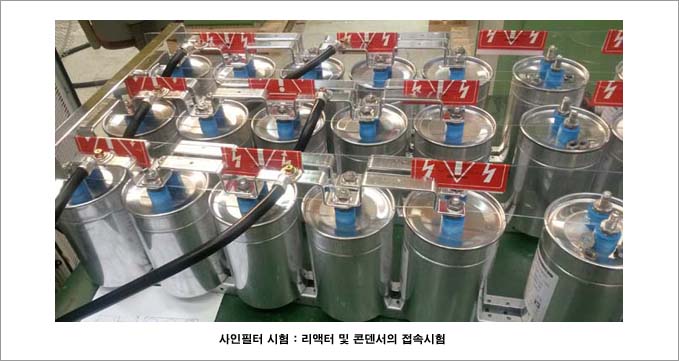

사인필터_시험


  • 사인필터의 회로구성과 원리
    • 사인필터는 리액터(코일성분)와 커패시터(콘덴서성분)로 구성됩니다.
    • 높은 차수의 고조파를 필터링하여 정현파(Sinusodial Wave)형태로 변조합니다.
    • 모컴은 인버터의 용량과 사용 전압/주파수대역에 따라 최적의 사인필터를 적용합니다.

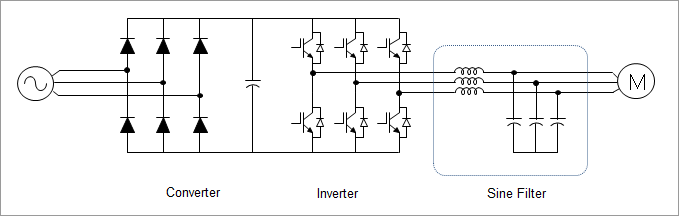

    사인필터_회로도

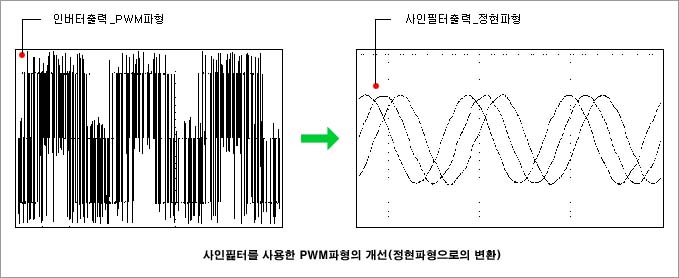

    사인필터_원리
